Вседиапазонный приемник 45мгц - 890мгц БЮДЖЕТНЫЙ
apofizДата: Воскресенье, 23.08.2015, 13:58 | Сообщение # 1
Постоянный
Группа: Друзья
Сообщений: 106
Репутация: 101
Статус: Offline
Раз тут все делятся своими конструкциями приемников, я тоже немного расскажу о своей конструкции. Это можно сказать бюджетный вариант (хотя есть и вариант с цветным дисплеем).
Дисплей 2х16 и любая клавиатура 4х4 (у меня от старой сигнализации) Всем известный тюнер, и атмега32. Память, часы. демодулятор всего один (к174ха6) при этом прекрасно слышу всех, и авиа на АМ и других на NFM. Понятное дело и обычные радиостанции и ТВ прекрасно слышно.
Я делал множество вариантов р-45. Но все варианты были именно свои, а не повторения конструкций с разных сайтов. По этому получилось то что я хотел.
Из опыта использования других подобных конструкций я сделал свои выводы. По этому у приемника аналоговая регулировка громкости (большая ручка сверху) и 2 маленькие (шумодав и контраст дисплея).
Функции приемника: меню -
Память на 40 каналов. (запись в любую ячейку)
Регулировка яркости подсветки дисплея + вкл\откл авто отключения.
Шаг настройки частоты 10кгц, 25кгц, 50кгц, 100кгц, 1мгц, 10мгц, 100мгц.
Вкл\откл усилителя тюнера.
Вкл\откл шумоподавителя
Установка времени.

ВСЕ настройки сохраняются в памяти (внешней, память контроллера не использую, не люблю..)
Так же есть возможность "форматирования памяти",
у меня диапазон частот 40-890мгц (ибо тюнер могЁт, почему бы и нет)

В общем все по минимуму.
На дисплее шкала S-метра, часы, индикатор вкл\откл усилителя тюнера.
Текущая частота, номер канала, индикатор вкл\откл шумодава.
Приемник имеет функцию прямого ввода частоты с клавиатуры.
Позже добавлю в прошивку функцию сканирования.
Больше я делать ничего не стал, считаю что этих функций более достаточно,а остальное ненужные понты, ибо я видел море различных вариантов этого приемника (даже с шагом частоты 1гц, во маразм...)
Фотку прилагаю)))
Прикрепления: 6340706.jpg(152Kb)

apofizДата: Воскресенье, 23.08.2015, 14:02 | Сообщение # 2
Постоянный
Группа: Друзья
Сообщений: 106
Репутация: 101
Статус: Offline
Схема блока управления
Прикрепления: 5063506.jpg(373Kb)

apofizДата: Воскресенье, 23.08.2015, 14:03 | Сообщение # 3
Постоянный
Группа: Друзья
Сообщений: 106
Репутация: 101
Статус: Offline
Демодулятор у меня свой. Рекомендую использовать вот этот.
Прикрепления: 7964612.gif(84Kb)

apofizДата: Воскресенье, 23.08.2015, 14:08 | Сообщение # 4
Постоянный
Группа: Друзья
Сообщений: 106
Репутация: 101
Статус: Offline

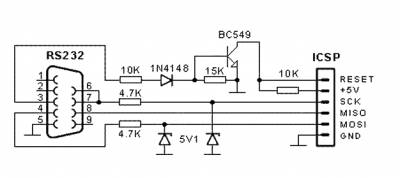

Программатор для МК атмега32 использовался совместно с софтиной понипрог http://www.lancos.com/prog.html

Добавлено (23.08.2015, 14:08)
---------------------------------------------
Прошивку пока тестим, плюс хочу добавить в неё как минимум функцию (не простую) авто поиска радиостанций

Прикрепления: 4706001.gif(6Kb)


Сообщение отредактировал apofiz - Воскресенье, 23.08.2015, 14:06
