Как закачать мощу

Линейные усилители мощности ча­ще всего выполняют по схеме с общим катодом. При множестве преимуществ, которые дает такое построение, ему присущ и один недостаток - без введе­ния нейтрализации (что весьма хлопот­но) такой усилитель склонен к самовоз­буждению. Известно и радикальное решение этой проблемы: пассивная входная цепь в виде резистора сопро­тивлением 50 или 75 Ом. Правда, при этом у трансивера ^возбудителя) должен быть определенный запас по мощности. Однако, если выходная мощность РА должна быть около 500 Вт, то трансивер типа UW3DI для раскачки определенно подойдет.

Реализация этой идеи на практике наталкивается на одну неприятность: дажой мощности трансивера на всех диапазонах наблюдается заметное уменьшение раскачки на самых высокочастотных   диапазонах   (21-28 МГц). Объясняется этот факт очень просто. Дело в том, что входная емкость лампы начинает шунтировать нагрузочный резистор. Действительно, если эта емкость плюс емкость монтажа составляет всего 30 пФ (это реальное для многих мощных ламп значение), то на частоте 30 МГи, ее емкостное сопротивление будет всего 180 Ом.

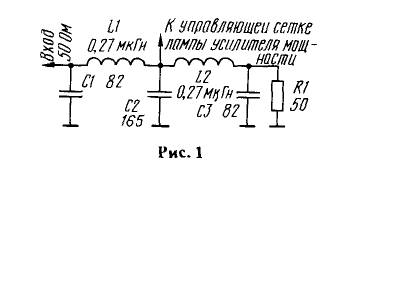

Незначительным усложнением вхо¬дной цепи РА этот эффект можно устра¬нить. Для этого в нее вводят фильтр низких частот с характеристическим сопротивлением 50 или 75 Ом и с частотой среза около 32 МП*. В полосе проз¬рачности (т.е. до частоты 30 МГц) такой фильтр практически имеет коэффициент передачи 1. Входная емкость лампы "работает" в одном из звеньев фильтра и уже не шунтирует нагрузочный резис¬тор, который подключают к выходу фильтра (рис 1) ровать значение емкости конденсатора С2.
Эффективное значение высокочас¬тотного напряжения U на сетке лампы РА рассчитывают по формуле U = PR, где Р - выходная мощность трансивера [Вт], R - характеристическое сопротивление фильтра [Ом].
При выходной мощности 50 Вт и со¬противлении 50 Ом (типичные значения для многих трансиверов) это напряжение будет 50 В, что вполне достаточно ' для раскачки большинства ламп, прохо¬дящих у коротковолновиков "по первой категории". Напомним, что амплитуд¬ное значение ВЧ напряжение на управ-' ляющей сетке лампы РА при этом будет, 71В.



Хотя основная задача фильтра в этом случае - устранение влияния вход¬ной емкости лампы РА, он, естественно, выполняет и исходную функцию ФНЧ: фильтрует составляющие сигнала тран¬сивера, лежащие выше 30 МГц. При этом уменьшается вероятность помех телевидению.
Расчетные соотношения для элемен¬тов фильтра следующие:
С2 = 0,26/RF. С1 = СЗ = С2/2, LI = L2 = 0,18R/F, где F - частота среза фильтра [МП;], R -характеристическое сопротивление фильтра [Ом], С - емкость конденсато¬ров [мкФ), L - индуктивность катушек [мкГн]. Характеристическое сопротив¬ление фильтра должно совпадать с вол¬новым сопротивлением кабеля, соеди¬няющего РА с трансивером.

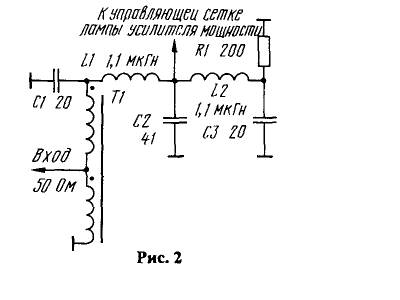

Номиналы элементов фильтра для случая, когда используется кабель с вол¬новым сопротивлением 50 Ом и часто¬ты среза 32 МГЦ, приведены на рис.1. Емкость конденсатора С2 должна быть меньше расчетной на входную емкость лампы и емкость монтажа ее сеточной цепи. Первую можно узнать из справочника, а вторую обычно полагают равной 10 пФ. Если наблюдается заметная неравномерность АЧХ, то надо скорректи¬том трансформации по сопротивлению 1:4 (рис.2). Естественно, что в этом слу¬чае ФНЧ рассчитывают на сопротив¬ление 200 Ом или 300 Ом (в зависимости от волнового сопротивления соединительного кабеля). Номиналы, приве¬денные на рис.2, относятся к варианту фильтра с сопротивлением 50 Ом и час¬тотой среза 32 МГЦ. В общем случае при расчете фильтра частоту среза сле¬дует выбирать на 5...10 процентов выше максимальной рабочей частоты.
Нагрузочный резистор (R1 по рис.1 и 2) должен быть рассчитан на рас¬сеиваемую мощность близкую к выход¬ной мощности трансивера.
КСВ усилителя мощности с подоб¬ным вариантом выполнения входных цепей не превышает 1,2.
