Пятидиапазонный вертикал OPSN-5 LHSVS

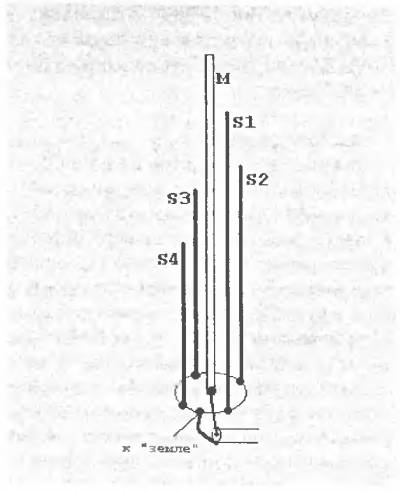

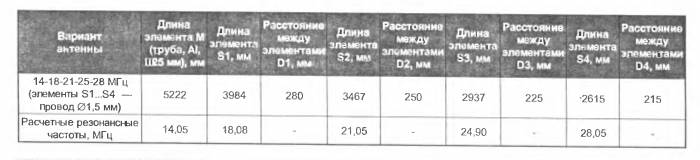

На рисунке приведено схематичес­кое изображение антенны, а в табли­це — конструктивные данные антен­ны, т.е. размеры элементов, с которых рекомендуется начинать настройку.

Размеры D1...D4 — это расстояния от элементов S1...S4 до центра эле­мента М. Расчетные сопротивления излучения антенны на всех резонанс­ных частотах — около 40...45 Ом.

Данный вариант антенны более трудоемок в настройке, чем трехдиапа- зонный [1]. Резонансные частоты бо­лее  низкочастотных диапазонов при настройке высокочастотных диапазо­нов "уходят" заметнее, поэтому, ско­рее всего, придется повторить про­цесс настройки антенны не менее двух раз Подробно процесс настрой­ки антенны описан в [1]. Его начина­ют с самого низкочастотного диапа­зона и переходят поочередно на бо­лее высокочастотные.

Неравномерность диаграмм на­правленности в горизонтальной плос­кости на высокочастотных диапазонах также несколько увеличивается, одна­ко не должна превышать 3 дБ.







Д.ФЕДОРОВ, UA3AVR
